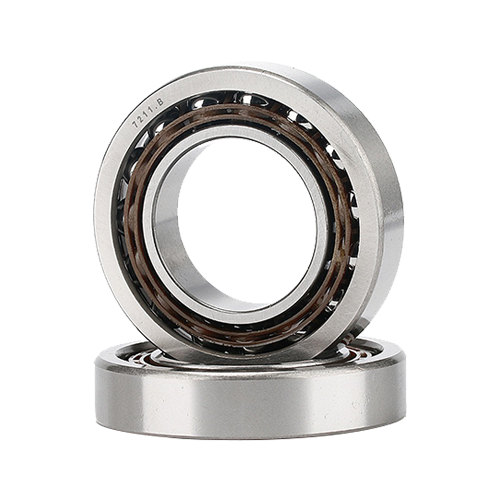

Ultra Precision ACBB (Drehkontaktkugellager)
Eigenschaften: P2 (ABEC 9) Klasse; 3 μm Kugelqualität; Silikonnitrid-Keramikkugeln optional; Kontaktwinkel von 14°–20°.
Vorteile: Runout <1 μm für Scan-Spiegel oder Gyroskope. Die Geschwindigkeit ist 30 % höher als bei Standard-P4-ACBB aufgrund der verminderten Zentrifugalkraft der keramischen Kugeln.
Technische Obergrenze: Axialauslauf maximal 0,5 μm; Drehzahlfaktor 2,2 m DN; dynamische Kapazitätsabschwächung 1 % pro 10.000 Stunden bei Höchstgeschwindigkeit.
Vorsicht: Standardlager können selbst mit Sortieren keinen P2-Runout erreichen. Der innere Ringanschluss muss js4 sein (nicht standardmäßig k5). Thermische Konditionierung vor der Messung erforderlich – 20°C +/- 0,1°C.
